Как правильно подключать аккумуляторы: последовательное и параллельное соединение
При использовании нескольких аккумуляторов важно правильно выбрать схему их подключения, так как это влияет на напряжение и емкость системы. Существует два основных типа соединения: последовательное и параллельное.

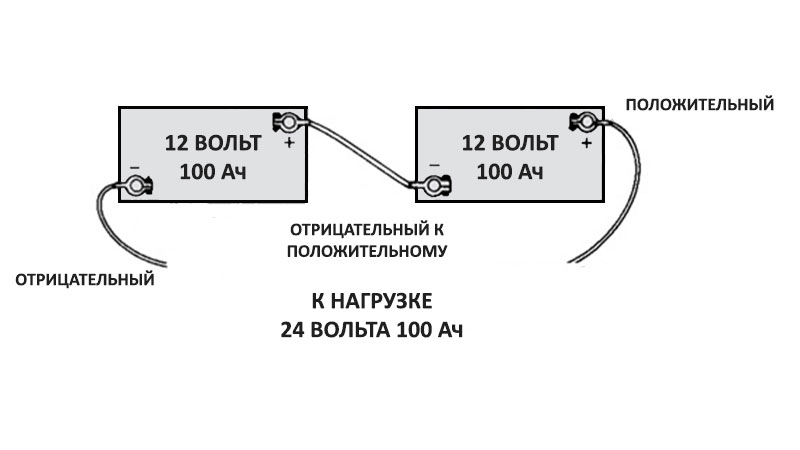

Последовательное соединение аккумуляторов
При последовательном соединении аккумуляторов положительная клемма одного подключается к отрицательной клемме другого. Нагрузка подключается к свободным положительной и отрицательной клеммам аккумуляторного блока.
Особенности:
- Напряжение складывается. Например, два 12-вольтовых аккумулятора дадут в сумме 24 В.
- Емкость остается неизменной. Если каждый аккумулятор имеет емкость 100 Ач, то общая емкость останется 100 Ач.
- Подходит для систем с более высоким напряжением, например, 24В или 48В.
- Требуется одинаковая емкость и уровень заряда аккумуляторов для равномерного разряда.
Параллельное соединение аккумуляторов
При параллельном соединении все положительные клеммы соединяются между собой, а все отрицательные клеммы также соединяются между собой.
Особенности:
- Напряжение остается неизменным. Например, два 12-вольтовых аккумулятора останутся 12В.
- Емкость складывается. Если каждый аккумулятор имеет емкость 100 Ач, то общая емкость составит 200 Ач.
- Используется для увеличения емкости системы без изменения напряжения.
- Позволяет дольше питать нагрузку при неизменном напряжении.
Последовательно-параллельное соединение
В некоторых системах используется комбинация последовательного и параллельного соединений, что позволяет получить необходимое напряжение и увеличить емкость. Например, четыре аккумулятора по 12В и 200 Ач можно соединить в два последовательно-параллельных блока, получив систему 48В и 400 Ач.
Выбор типа соединения
Выбор схемы соединения зависит от потребностей:
- Для увеличения напряжения — последовательное соединение.
- Для увеличения емкости — параллельное соединение.
- Для увеличения и напряжения, и емкости — последовательно-параллельное соединение.
Дополнительные рекомендации
- Используйте аккумуляторы с одинаковой емкостью и уровнем заряда.
- Применяйте батарейные переключатели для удобного управления.
- Следите за балансировкой заряда для продления срока службы батарей.
- Учитывайте требования инверторов и зарядных устройств.
Если у вас есть сомнения в подключении, вы можете обратиться за помощью к нашим инженерам. Они помогут выбрать оптимальную схему и избежать ошибок при монтаже.
Правильное подключение аккумуляторов позволит создать надежную систему энергоснабжения с оптимальными характеристиками.
