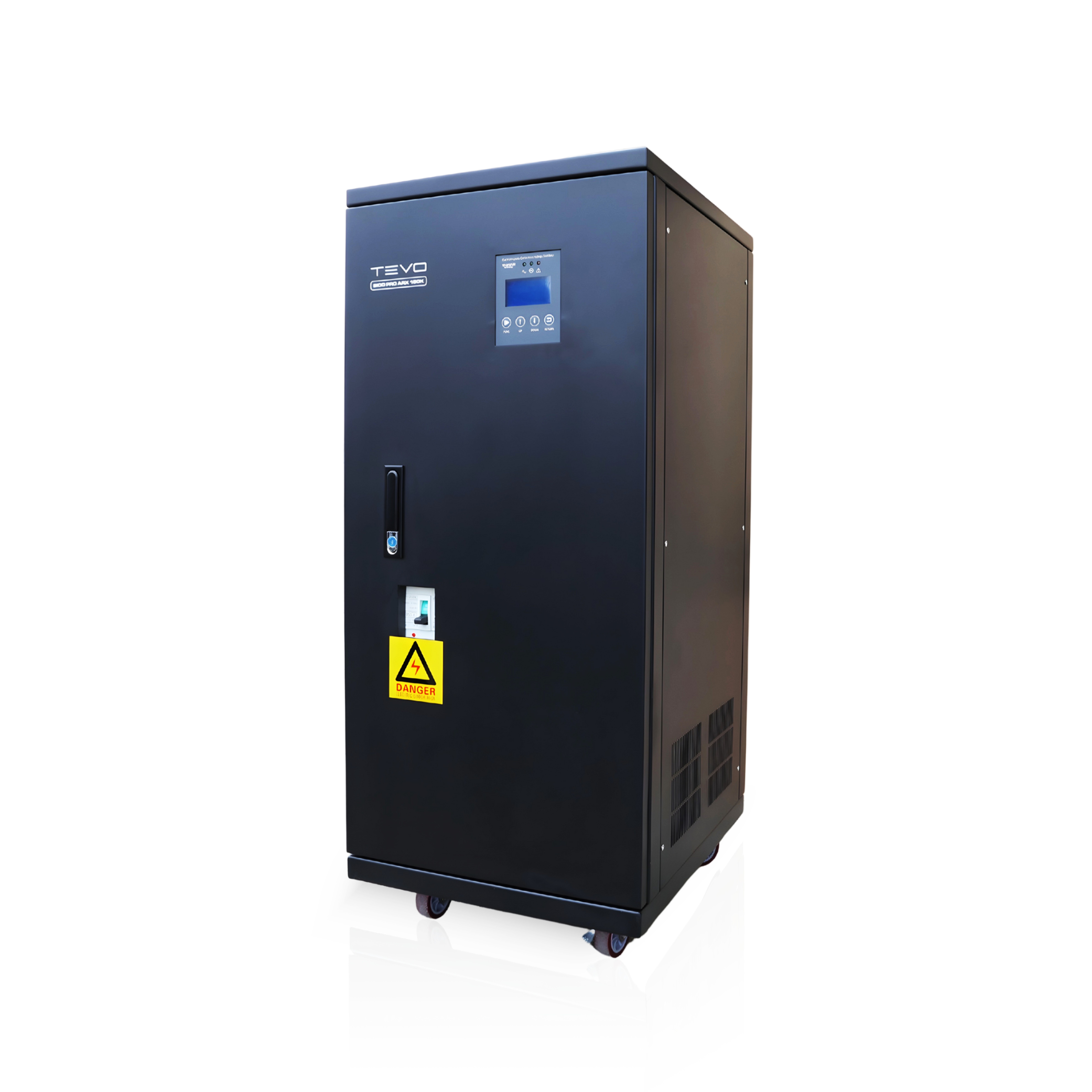

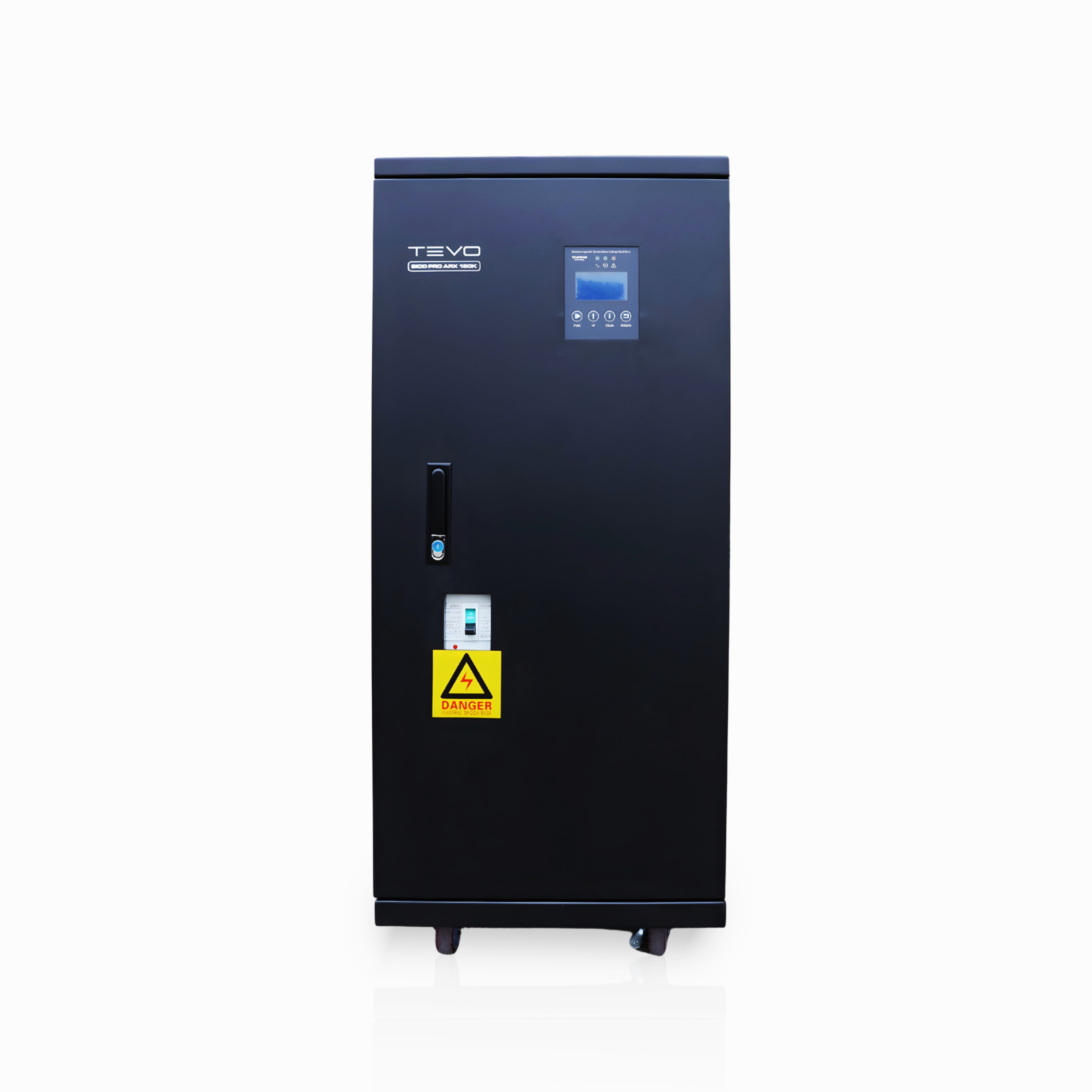

Стабилизатор напряжения индукционный TEVO Biod Pro ARX 150 K, 150 кВА / 120 кВт, 3-фазный 380 В

Назначение и область применения

TEVO Biod Pro Series ARX 150 K – старшая модель индукционных стабилизаторов напряжения, которая ставится там, где:

• большая концентрация тяжёлых нагрузок;

• сеть 380 В нестабильна (провалы, скачки, перекос фаз);

• простои и аварии по питанию стоят очень дорого.

Основные сценарии:

Промышленные объекты

• крупные участки металлообработки (токарные, фрезерные, обрабатывающие центры, линии резки металла);

• цеха металлоконструкций и сварки (MMA, MIG/MAG, TIG, полуавтоматы, многопостовые системы);

• насосные станций водоснабжения, теплоснабжения, пожарные насосы;

• компрессорные станции, системы вентиляции и дымоудаления;

• ЦТП, котельные, подстанции, технологические линии и щиты автоматики.

Медицинские и инфраструктурные объекты

• многопрофильные больницы и большие диагностические центры;

• КТ, МРТ, ангиографические комплексы, гибридные операционные;

• онкоцентры (при согласовании по мощности и режиму работы);

• медицинские кластеры, где к одной системе стабилизации подключается группа ИБП и медоборудования.

Рекомендуется для проектов в Казахстане, Узбекистане, Кыргызстане и Таджикистане, где требования к надёжности высокие, а качество энергоснабжения — далеко не «лабораторное».

Индукционная бесконтактная технология и гальваническая развязка

ARX 150 K построен на электромагнитной индукции с бесконтактным регулятором напряжения:

• Без щёток и движущихся контактов — нечему изнашиваться и обгорать, минимальный объём обслуживания.

• Плавная, бесступенчатая стабилизация — без ступеней и «рубки» синусоиды, комфортно для двигателей, электроники ЧПУ и медоборудования.

• Гальваническая развязка между сетью и нагрузкой — стабилизатор работает по сути как мощный изолирующий трансформатор, снижает влияние помех и повышает безопасность.

• Уверенно держит пусковые токи и кратковременные перегрузки тяжёлых двигателей, компрессоров, сварки и линий резки.

• Поддерживает стабильное напряжение при колебаниях входного в пределах ±15%, время отклика — ≤ 1 с.

Примеры использования и расчёт нагрузки

Пример 1. Цех металлоконструкций + сварка

Предположим, в цехе:

• Линия резки металла (плазма/лазер) – 45 кВт

• Два обрабатывающих центра – по 30 кВт → 60 кВт

• Два токарных станка – по 18 кВт → 36 кВт

• Сварочный участок (несколько аппаратов) – условно 30 кВт

• Компрессор + вытяжка – 10 кВт

Суммарная установленная мощность:
45 + 60 + 36 + 30 + 10 = 181 кВт

Но всё это не работает одновременно на 100%. Вводим коэффициент одновременности, например 0,65:

181 × 0,65 ≈ 118 кВт

Активная мощность ARX 150 K — 120 кВт, то есть:

• стабилизатор закрывает цех с небольшим запасом;

• при необходимости можно разграничить «грязную» сварку и чувствительную автоматику по разным линиям, но под одним стабилизатором.

Пример 2. Медцентр + инженерная инфраструктура

• КТ — 60–80 кВА эквивалентной нагрузки (в зависимости от модели);

• МРТ — 60–100 кВА эквивалентной нагрузки (по паспорту);

• Рентген + ангио — условно 30–40 кВт;

• ИБП, серверная, инженерные системы (насосы, вентиляция) — ещё 20–30 кВт.

Часть нагрузок работает в импульсном режиме, часть — непрерывно, часть — по расписанию. ARX 150 K в такой конфигурации берётся с целью:

• стабилизировать и развязать общую сеть 380 В;

• «подложить подушку» под группу ИБП;

• дать единый, устойчивый контур питания для всего комплекса.

Справка от инженера TEVO

Комментарий по выбору ARX 150 K под тяжёлые объекты

Мы обычно рассматриваем ARX 150 K в проектах, где:

• суммарная установленная мощность явно выше 150–180 кВт;

• реальные одновременные нагрузки находятся в диапазоне 90–120 кВт;

• есть комбинация тяжёлых двигателей, сварки, резки, плюс чувствительная автоматика или медоборудование.

При подборе мощности важно:

1. Разделить нагрузки по типу — двигатели, сварка, станки, медоборудование, инфраструктура.

2. Для каждой группы оценить реальную одновременную работу (не паспортный максимум).

3. Составить сценарии: дневной, ночной, пусковой, аварийный режим.

Если расчётная активная мощность в «пиковом рабочем» режиме ≈ 100–120 кВт — ARX 150 K чувствует себя уверенно.
Если же вы регулярно вылезаете в диапазон 125+ кВт, лучше:

• либо разделить нагрузку на два стабилизатора;

• либо сразу закладывать большее решение.

Для медцентров мы всегда предлагаем пройтись по опросному листу и паспортам оборудования — это помогает правильно разнести нагрузки по линиям и избежать сюрпризов при вводе в эксплуатацию.

Часто задаваемые вопросы (FAQ)

1. Зачем брать именно 150 кВА, а не 80/100/120 кВА?
150 кВА — это история про крупный цех или крупный медцентр, где много тяжёлых потребителей и нет желания «резать» объект на множество маленьких стабилизаторов. Если после расчёта вы видите реальные 90–120 кВт рабочей мощности — ARX 150 K даёт комфортный запас и позволяет спокойно развиваться.

2. Можно ли «вешать» и станки, и сварку, и медоборудование на один стабилизатор?
Технически это возможно, но в грамотных проектах:

• медоборудование и критичная автоматика стараются выделять в отдельные линии;

• сварку и сильно «грязные» нагрузки иногда выводят на свой ввод от того же стабилизатора.

ARX 150 K по мощности и характеристикам это позволяет, но финальное решение принимает проектировщик по схемам и режимам работы.

3. Как ARX 150 K работает с дизель-генератором?
Один из типовых сценариев:

Генератор → ARX 150 K → ИБП/щиты → нагрузка

При таком подходе стабилизатор:

• сглаживает провалы и перерегулирования по напряжению;

• улучшает качество питания на входе ИБП и автоматики.

Важно правильно подобрать мощность генератора (запас по току и пусковым токам двигателей) и протестировать систему в пусковых режимах.

4. Подходит ли ARX 150 K для сварочных цехов?
Да, индукционный стабилизатор хорошо «переваривает»:

• кратковременные пики тока при поджиге дуги;

• неравномерную нагрузку по фазам;

• возмущения, которые сварка отдаёт обратно в сеть.

Результат: меньше провалов напряжения для остального оборудования, стабильнее дуга, меньше брака по швам.

5. Можно ли использовать ARX 150 K с группой ИБП для медцентра?
Да, и это один из сильных сценариев:

Сеть 380 В → ARX 150 K → группа ИБП → КТ/МРТ/ангио/рентген, серверная, инженерные системы

Стабилизатор даёт:

• стабилизацию напряжения и гальваническую развязку;

• разгрузку ИБП от «грязной» сети;

• снижение числа отказов по питанию.

6. Нужен ли частый сервис и обслуживание?
Нет регулярной замены щёток и сервоприводов — их просто нет.
Рекомендуется:

• периодически проверять затяжку силовых клемм;

• следить за чистотой и вентиляцией шкафа;

• контролировать температуру (чтобы не было перегрева).

Для крупных объектов это плюс — меньше выездов и меньше зависимость от «человеческого фактора».

7. Насколько критично место установки?
Важно:

• не ставить вплотную к стене и другому оборудованию — оставить место для вентиляции и обслуживания;

• обеспечить адекватный температурный режим;

• сделать нормальное заземление;

• предусмотреть удобный ввод кабелей снизу/сбоку (по проекту).

8. Какой реальный срок службы можно ожидать?
При правильном монтаже и нормальных условиях эксплуатации индукционные стабилизаторы такого класса служат много лет.
Отсутствие щёток и подвижных токосъёмных узлов существенно повышает ресурс по сравнению с классическими сервоприводными решениями.

Технические характеристики TEVO Biod Pro ARX 150 K

• Модель: TEVO Biod Pro Series ARX 150 K

• Технология: электромагнитная индукция

• Тип регулирования: бесконтактный регулятор напряжения

• Номинальная мощность: 150 кВА / 120 кВт

• Тип сети: трёхфазный, 3×380 В, 50 Гц

• Диапазон входного напряжения: ±15%

• Время отклика: ≤ 1 с

• Габариты в упаковке (Ш×Г×В): 690 × 590 × 1380 мм

• Габариты без упаковки (Ш×Г×В): 600 × 500 × 1200 мм

• Вес брутто / нетто: 339 / 308 кг

• Упаковка: усиленная деревянная тара

• GTIN: 4870259680478

• Артикул: ARX-15015

• Наличие: есть в наличии (возможна оперативная отгрузка и запуск на объекте)
