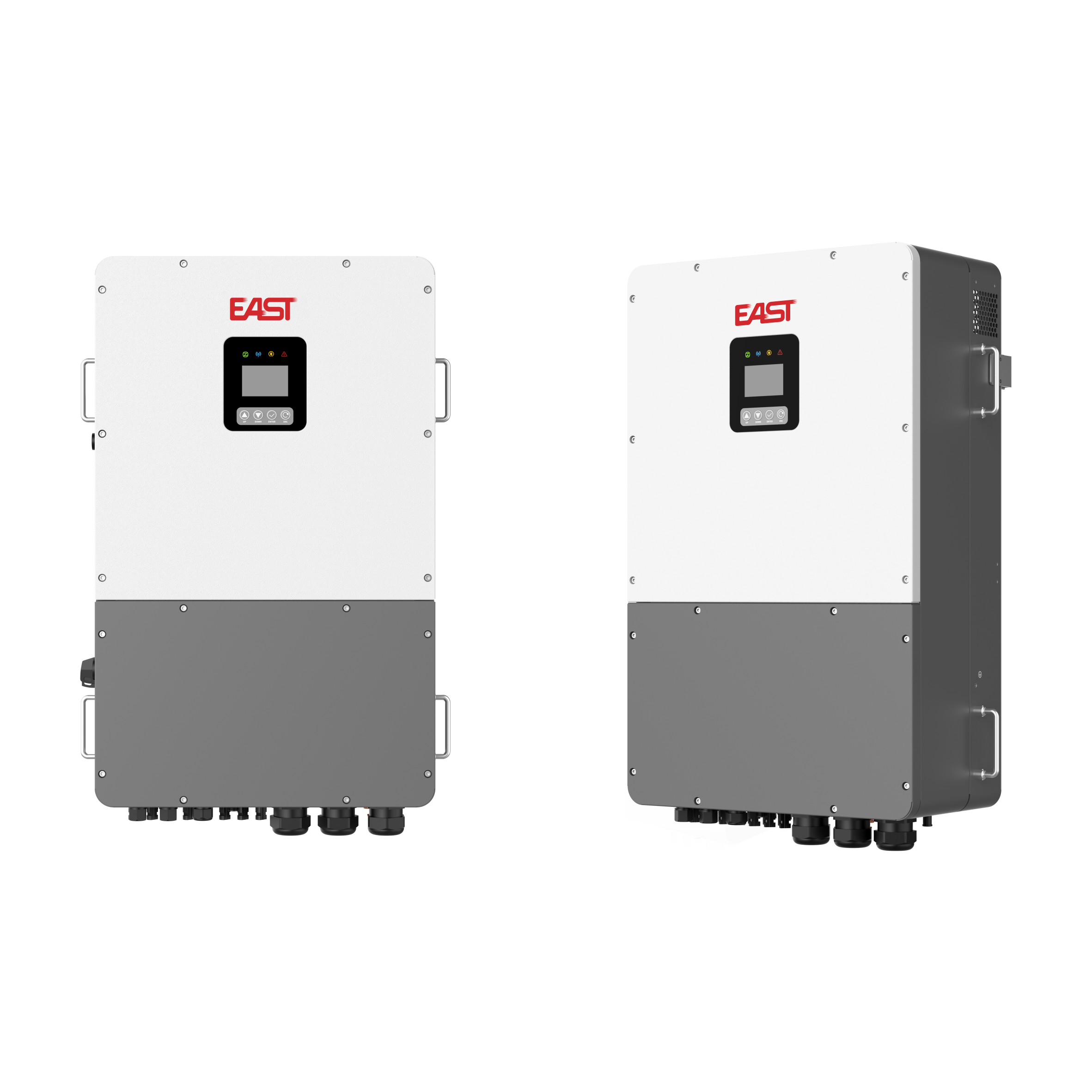

Трёхфазный гибридный солнечный инвертор EAST ESH30K3PHVG1-EU, 30 кВт

Артикул: ESH30K3PHVG1-EU

EAST ESH30K3PHVG1-EU — трёхфазный гибридный солнечный инвертор мощностью 30 кВт для коммерческих и промышленных объектов: торговых центров, производств, складов, сельхозпредприятий. Четыре MPPT-трекера по две цепочки принимают до 60 кВт солнечных панелей, высоковольтная литиевая батарея 135–850 В заряжается и разряжается током до 100 А, а трёхфазный резервный выход переключается при аварии в сети менее чем за 20 мс.

Батарейные кластеры подключаются параллельно для наращивания ёмкости, есть вход для дизель-генератора, мониторинг по Ethernet, RS485, 4G и Wi-Fi. Корпус IP66 рассчитан на уличную установку. КПД до 98,5 %.

Ключевые особенности

• 30 кВт, три фазы — выход 3L+N+PE 380/400 В, КПД до 98,5 %.
• До 60 кВт панелей — четыре MPPT по две цепочки, диапазон 150–850 В, максимальное напряжение 1000 В.
• Высоковольтная батарея 135–850 В — ток до 100 А, мощность заряда и разряда 30 кВт; параллельное расширение кластеров.
• Резервный выход — переключение менее 20 мс; перегрузка 1,1× — 30 с, 1,2× — 10 с, 1,5× — 0,2 с.
• Генератор — отдельный вход для дизель-генератора.
• Промышленный мониторинг — Ethernet, RS485, 4G / Wi-Fi; ЖК-дисплей.
• Для улицы — корпус IP66, −25…+60 °C, 544 × 880 × 278 мм, 88 кг.

Как работает система

Днём солнечные панели питают нагрузку, излишки заряжают аккумулятор. Вечером и ночью нагрузка питается от батареи, при её разряде — от сети или генератора. При аварии в сети инвертор отключается от неё и питает резервный выход от батареи и панелей. Режимы работы и расписание заряда/разряда настраиваются — например, накопление энергии в часы дешёвого тарифа и использование в часы пик.

Где применяется

• торговые центры, супермаркеты, склады;
• производственные предприятия и цеха;
• сельхозпредприятия, насосные станции, холодильные склады;
• объекты с пиковыми тарифами — накопление энергии и срезание пиков;
• объекты с ненадёжной сетью и генератором.

Подбор и комплектация

• Солнечные панели: до 60 кВт, восемь цепочек (по две на каждый из четырёх MPPT), напряжение 150–850 В.
• Аккумулятор: высоковольтные литиевые кластеры 135–850 В с BMS по RS485; ёмкость — по расчёту нагрузки и времени автономии.
• Нагрузка резервного выхода: до 30 кВт по трём фазам.
• Сеть: трёхфазная 380/400 В; максимальный ток от сети 91,2 А.

Пришлите перечень нагрузки, желаемое время автономии и мощность панелей — рассчитаем конфигурацию инвертора и батарей.

Технические характеристики

Характеристики приведены по данным производителя EAST (страница продукта и даташит).

Установка и подключение

Инвертор монтируется на стену или раму; корпус IP66 с принудительным охлаждением допускает установку на улице при обеспечении притока воздуха. Требуется трёхфазная сеть 380/400 В с нейтралью, высоковольтная батарея и панели в пределах параметров MPPT. Проект, кабели, защитная аппаратура и ввод в эксплуатацию выполняются квалифицированным персоналом с учётом напряжения батареи до 850 В DC.

Вопросы и ответы

Это оборудование для дома?
Нет, ESH30K3PHVG1-EU — коммерческий инвертор на 30 кВт. Для домов и малого бизнеса есть серии EAHI и ESH до 24 кВт.

Какая батарея нужна?
Высоковольтные литиевые кластеры 135–850 В с BMS. Подберём конфигурацию EAST под требуемую ёмкость.

Можно ли подключить генератор?
Да, отдельный вход для дизель-генератора.

Что произойдёт при отключении сети?
Нагрузка резервного выхода переключается на батарею и панели менее чем за 20 мс. Мощность резервного выхода — 30 кВт.

Как заказать?
Оборудование поставляется под проект: пришлите данные объекта — нагрузку, профиль потребления, мощность панелей — и мы подготовим расчёт и коммерческое предложение.

Нужна конфигурация под ваш объект? Пришлите перечень нагрузки, мощность панелей и наличие генератора — рассчитаем инвертор, батарею и схему подключения.
